Программа AutoCAD 2004 - руководство по работе

Редактирование отрезка с помощью

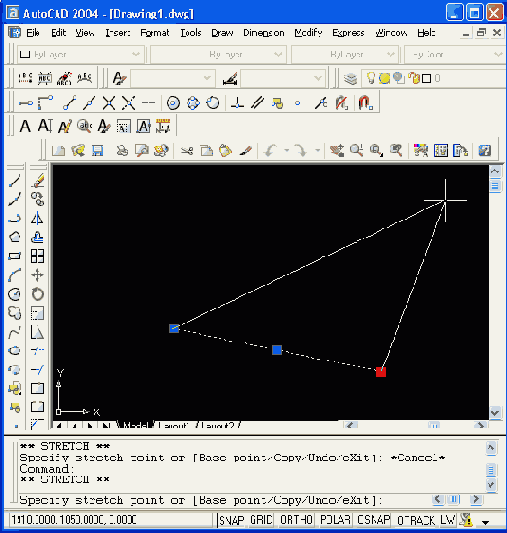

Рисунок 3.3. Редактирование отрезка с помощью конечной ручки (указание новой точки мышью)


Если выбрать мышью не конечную ручку, а среднюю, то AutoCAD выдает текст с такими же опциями, как и в предыдущем случае. Укажите мышью новое положение средней точки (Рисунок 3.4). Отрезок переместится на новое место (перемещение выполняется за среднюю точку).
Аналогичным образом ручки используются и у других примитивов — для указания нового положения выбранной точки объекта или переноса всего объекта на новое место.
У примитива XLINE (прямая) высвечиваются базовая точка и две точки на прямой на небольшом расстоянии от базовой. Если переносить базовую (среднюю) точку, то перемещается вся линия, а если переносить точки других ручек, то базовая точка остается на месте, но изменяется наклон прямой (Рисунок 3.5).
