Указание вектора перемещения в команде STRETCH

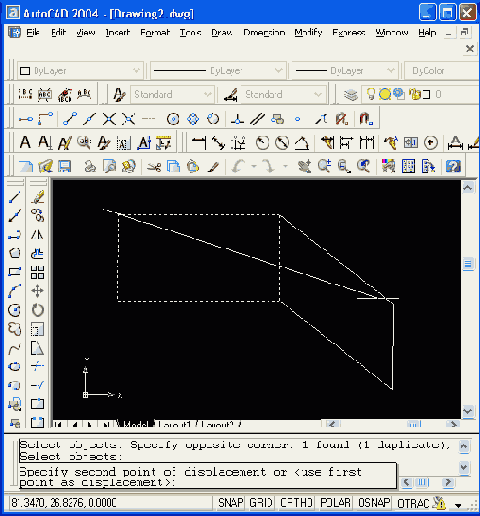

Рисунок 3.35. Указание вектора перемещения в команде STRETCH


В результате выполнения команды вершины полилинии, не попавшие в рамку, остались на старых местах, а вершины, выбранные секущей рамкой, переместились параллельно заданному вектору.
Команда LENGTHEN (УВЕЛИЧИТЬ), которой соответствует пункт Lengthen (Увеличить) падающего меню Modify (Редакт), увеличивает отрезки, дуги и конечные сегменты полилиний на заданную величину (в единицах длины или угловых единицах).
Первый запрос команды:
Select an object or [DElta/Percent/Total/DYnamic]: (Выберите объект или /ДЕлыпа/проЦент/Всего/ДИнамика]:)
Если в этот момент выбрать объект, то система AutoCAD выдает его текущие параметры, которые можно использовать для увеличения (для отрезка и сегмента полилинии — длину, а для дуги — длину и центральный угол). Опции команды:

  • DElta (ДЕльта) — указывается величина удлинения (числом);
  • Percent (проЦент) — указывается новая длина в процентах от старой длины:
  • Total (Всего) — указывается новая полная длина в линейных или угловых единицах;
  • DYnamic (ДИнамика) — величина удлинения указывается динамически, т. е. заданием одной точки с помощью мыши, а расстояние до следующей указанной точки становится величиной удлинения.

В случае опции DElta (ДЕльта) система AutoCAD запрашивает:
Enter delta length or [Angle] <0.0000>: Приращение длины или [Угол/ <0.0000>:)
На это вы задаете величину приращения в миллиметрах (положительную случае увеличения длины и отрицательную в случае уменьшения длины), система AutoCAD выдает следующий запрос:
Select an object to change or [Undo]: Выберите объект для изменения или [Отменить]:)
Опция U (О) отменяет предварительную установку способа увеличения и возврашает к более раннему запросу. Если вы указываете объект, то он изменяется (увеличивается или уменьшается, в зависимости от знака величины удлинения), причем с того конца, ближе к которому вы указали изменяемый объект. Далее циклически повторяется запрос о выборе объекта для вменения, пока вы не нажмете клавишу <Enter>.
Если вместо приращения длины вы выберете опцию Angle (Угол), то система запросит приращение угла (в угловых скобках при этом может выводить и предыдущее приращение):
Enter delta angle: Введите приращение угла:)
Введите величину приращения (она может быть и отрицательной), и в ответ на следующий запрос выберите изменяемый объект.
Аналогично работают остальные опции команды LENGTHEN (УВЕЛИЧИТЬ). На Рисунок 3.36 показан пример увеличения дуги с помощью опции DYnamic (ДИнамика). Начало "резиновой нити" показывает конец дуги перед изменением. Конец резиновой нити (с крестом) определяет новый центральный угол. Дуга строится системой AutoCAD с новой величиной, которая закрепляется фиксацией новой точки с помощью левой кнопки мыши.
