Диалоговое окно New Dimension Style вкладка Lines and Arrows

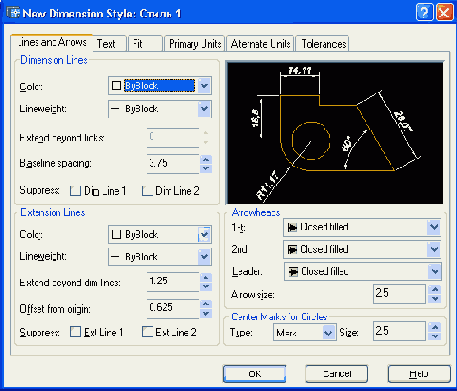

Рисунок 5.8. Диалоговое окно New Dimension Style, вкладка Lines and Arrows
Рассмотрим параметры простановки размеров, собранные в этой вкладке. Область Dimension Lines (Размерные линии) содержит следующие установки построения размерных линий:
- Color (Цвет);
- Lineweight (Вес линии);
- Extend beyond ticks (Удлинение за выносные);
- Baseline spacing (Шаг в базовых размерах);
- Suppress Dim Line 1 (2) (Подавить 1-ю (2-ю) размерную).
Назначение параметров соответствует их наименованию. Для цвета и веса размерных линий может быть использовано специальное значение ByBlock (Поблоку), которое при простановке размеров принимает текущее значение цвета и веса линий рисунка.
Область Extension Lines (Выносные линии) содержит похожие установки, но уже для выносных линий:
- Color (Цвет);
- Lineweight (Вес линии);
- Extend beyond dim lines (Удлинение за размерные);
- Offset from origin (Отступ от объекта);
- Suppress Ext Line 1 (2) (Подавить 1-ю (2-ю) выносную).
Область Arrowheads (Стрелки) содержит соответствующие раскрывающиеся списки допустимых значений формы стрелок размерных линий и выноски, а также поле, определяющее величину стрелок:
- 1st (1-я);
- 2nd (2-я);
- Leader (Выноска);
- Arrow size (Величина).
Область Center Marks for Circles (Маркеры центра для кругов) определяет тип маркера центра и осевых линий окружностей и дуг, а также размер маркера и выступа осевых линий за окружность. В этой области два параметра:
- Туре (Тип) — раскрывающийся список с тремя значениями формы маркера (None (Нет), Mark (Только маркер), Line (С линиями));
- Size (Размер) — поле счетчика с размером маркера.
Вкладка Text (Текст) (Рисунок 5.9) диалогового окна New Dimension Style (Новый размерный стиль) описывает установки размерного текста.
Область Text Appearance (Свойства текста) содержит следующие установки:
- Text style (Текстовый стиль) — имя стиля размерного текста;
- Text color (Цвет текста) — цвет размерного текста;
- Text height (Высота текста) — высоту символов;
- Fraction height scale (Масштаб дробей) — масштаб символов дробей.
Кроме того, установка флажка Draw frame around text (Текст в рамке) задает рамку вокруг размерного текста.
