Диалоговое окно New Dimension Style вкладка Alternate Units

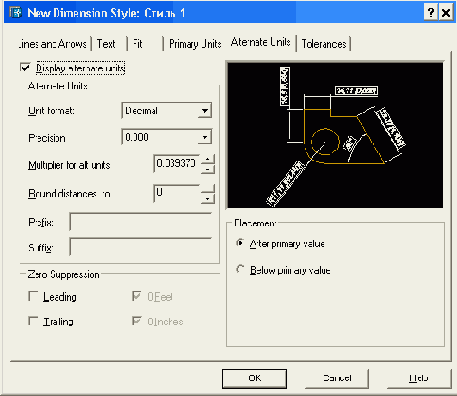

Рисунок 5.12. Диалоговое окно New Dimension Style, вкладка Alternate Units
Она содержит установки для того случая, когда размеры проставляются сразу в основных и альтернативных единицах — например, помимо миллиметров нужны еще и дюймы. Элементы этой вкладки доступны только в том случае, если установлен флажок Display alternate units (Разрешить альтернативные единицы).
Область Alternate Units (Альтернативные единицы) управляет форматом и точностью, коэффициентом пересчета, округлением линейных размеров, префиксом и суффиксом альтернативных единиц. Она содержит соответствующие поля настроек:
- Unit format (Формат единиц);
- Precision (Точность);
- Multiplier for alt units (Коэффициент пересчета);
- Round distances to (Округление);
- Prefix (Префикс);
- Suffix (Суффикс).
Область Zero Suppression (Подавление нулей) полностью соответствует аналогичному полю для вкладки Primary Units (Основные единицы) (см. Рисунок 5.11). Область Placement (Размещение) с помощью двух переключателей позволяет располагать альтернативные размерные единицы в соответствии с названиями переключателей, т. е. After primary value (За основным значением) или Below primary value (Под основным значением).
Вкладка Tolerances (Допуски) (Рисунок 5.13) определяет форму простановки допусков в размерах.
Область Tolerance Format (Формат допусков) содержит следующие параметры управления допусками:
- Method (Способ) — определяет способ задания допусков;
- Precision (Точность) — задает точность (количество десятичных знаков) для допуска;
- Upper value (Максимальное значение) — определяет предельное значение допуска в большую сторону;
- Lower value (Минимальное значение) — определяет предельное значение допуска в меньшую сторону;
- Scaling for height (Масштаб высоты) — устанавливает масштаб высоты текста для отклонений;
- Vertical position (Выравнивание) — управляет выравниванием текстов отклонений.
Кроме того, внутренняя область Zero Suppression (Подавление нулей) управляет подавлением ведущих и хвостовых нулей.
