Диспетчер внешних ссылок

Команда XREF (ССЫЛКА) управляет в текущем рисунке внешними ссылками на другие файлы. Команда может быть либо введена с клавиатуры, либо вызвана с помощью кнопки

панели Insert (Вставка) (см. рис. 7.4) или с помощью идентичной кнопки панели Reference (Ссылки) (рис. 7.23), либо вызвана с помощью пункта Xref Manager (Диспетчер внешних ссылок) падающего меню Insert (Вставка). Кроме того, такую же кнопку можно найти в панели Draw (Рисование) в группе, образуемой кнопкой

Рис. 7.23. Панель инструментов Reference

Рассмотрим внешние ссылки на примере файла 8th floor.dwg, расположенного в папке Sample с примерами данной версии системы AutoCAD. Команда XREF (ССЫЛКА) открывает диалоговое окно Xref Manager (Диспетчер внешних ссылок) (рис. 7.24).

Рис. 7.24. Диалоговое окно Xref Manager (табличная форма)

Данное диалоговое окно позволяет выполнять операции над внешними ссылками (вставка, удаление, обновление и т. п.). В центральной части располагается перечень внешних ссылок, содержащихся в текущем рисунке. Перечень может отображаться в виде таблицы (см. рис. 7.24) или в виде дерева (рис. 7.25).

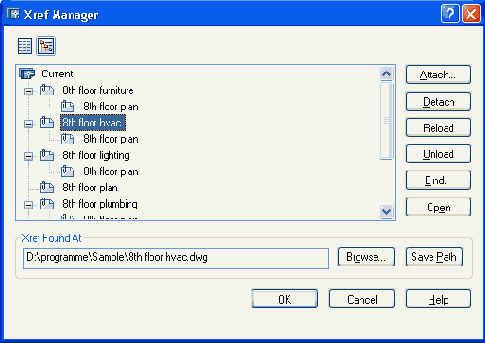

Рис. 7.25. Диалоговое окно Xref Manager (форма дерева)

Переключение между табличной формой и формой дерева осуществляется либо с помощью функциональных клавиш <F3> и <F4>, либо с помощью расположенных в верхней части диалогового окна кнопок

(List View (F3) (Таблица)) и

(Tree View (F4) (Дерево)). Табличная форма перечня ссылок (см. рис. 7.24) имеет следующие колонки (если наименование колонки высвечивается не полностью, вы можете мышью передвинуть разделитель между колонками):

Reference Name (Имя);

Status (Статус);

Size (Размер);

Туре (Тип);

Date (Дата);

Saved Path (Сохраненный путь).

Назначение колонок соответствует их наименованию. Поясним два из перечисленных параметров.

Параметр Status (Статус) может принимать такие значения:

Loaded (Загружена) — внешняя ссылка найдена и загружена в рисунок;

Unloaded (Выгружена) — внешняя ссылка выгружена из рисунка;

Unreferenced (He используется) — внешняя ссылка была вставлена, но затем удалена;

Not Found (He найдена) — внешняя ссылка не найдена ни по одному из заданных путей;

Unresolved (He обработана) — внешняя ссылка найдена, но не может быть прочитана;

Orphaned (Разорвана) — внешняя ссылка вложена в другую внешнюю ссылку, которая не обнаружена, не обработана или разорвана.

Параметр Туре (Тип) указывает тип внешней ссылки: Attach (Вставленная) или Overlay (Наложенная). Вставленной называется внешняя ссылка, которая отображает все имеющиеся в ней самой внешние ссылки. Наложенной называется ссылка, которая не отображает те ссылки, которые имеются внутри нее.

Поле области Xref Found At (Ссылка найдена в) показывает путь, по которому найдена ссылка, помеченная в перечне внешних ссылок. Кнопка Browse (Найти) позволяет вызвать окно поиска файла для загрузки помеченной в перечне ссылки. Если файл найден, то можно сохранить его полный путь с помощью кнопки Save Path (Сохранить путь).
