Программные средства адаптации


Система AutoCAD может использоваться как основа для разработки приложений, в которых AutoCAD играет роль графического процессора. Фирма Autodesk и ее партнеры уже создали много специализированных программных продуктов, работающих в среде AutoCAD (о них пойдет речь в приложении 4).

Перечислим средства адаптации AutoCAD: пользовательские меню, средства связи с базами данных, язык программирования Visual LISP, язык программирования Visual Basic и пакет ObjectARX (предназначен для программирования на языке С). Все эти средства представляют собой тему для отдельного разговора и в данной книге рассматриваются очень коротко.

Средства связи с базами данных в AutoCAD подключаются с помощью команды DBCONNECT (БДСВЯЗЬ), которой соответствует пункт Dbconnect (Связь с БД) падающего меню Tools (Сервис).

Команда DBCONNECT (БДСВЯЗЬ) вызывает окно DBCONNECT MANAGER (Диспетчер подключения к БД) (рис. 11.18) и добавляет в строку меню новое падающее меню dbConnect (Базы данных).


Рис. 11.18. Окно DBCONNECT MANAGER

Это окно имеет ту же организацию, как окна таких специальных панелей, как Properties (Свойства), Tool Palettes (Палитры инструментов). Окно может перемещаться, сворачиваться до вертикальной черты, закрепляться у края графического экрана.

Система AutoCAD предоставляет возможность связывать с примитивами рисунка информацию из таблиц баз данных разных версий приложений Microsoft Access, dBASE, Microsoft Excel, Oracle, Paradox, Microsoft Visual FoxPro и SQL Server. Для работы с этими средствами AutoCAD желательно иметь опыт работы с базами данных.

Для выхода из режима связи с базами данных нужно воспользоваться командой DBCCLOSE (ДСОЗАКРЫТЬ) или закрыть окно DBCONNECT MANAGER (Диспетчер подключения к БД) щелчком по кнопке

расположенной в левом верхнем углу окна.

Язык программирования AutoLISP является редакцией языка LISP, адаптированной для работы в среде AutoCAD. В данную версию AutoCAD входит модификация языка, называемая Visual LISP, обращение к которой осуществляется с помощью пункта падающего меню Tools | AutoLISP | Visual LISP Editor (Сервис AutoLISP Редактор Visual LISP) или команды VLISP, которые вызывают диалоговое окно Visual LISP for AutoCAD (Visual LISP для AutoCAD) (рис. 11.19).

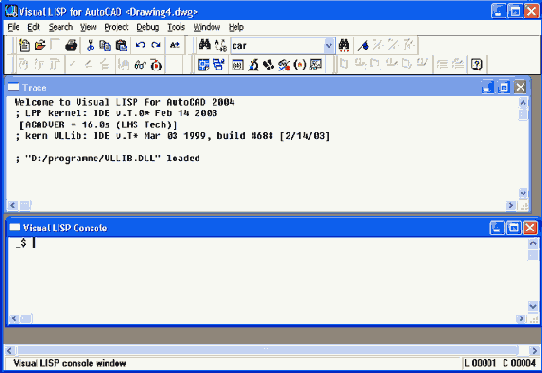

Рис. 11.19. Диалоговое окно Visual LISP for AutoCAD
С помощью средств данного диалогового окна пользователь может писать, компилировать, тестировать и выполнять программы на языке Visual LISP.

Другим средством адаптации системы AutoCAD являются среда VBA (Visual Basic for Applications) и язык программирования Visual Basic. Команда VBAIDE и пункт падающего меню Tools | Macro | Visual Basic Editor (Сервис | Макрос | Редактор Visual Basic) вызывают диалоговое окно Microsoft Visual Basic (рис. 11.20), которое позволяет разрабатывать приложения, работающие в среде системы AutoCAD.


Рис. 11.20. Диалоговое окно Microsoft Visual Basic
Существует еше один пакет разработки приложений — ObjectARX 2004. Он не поставляется вместе с системой AutoCAD и позволяет разрабатывать на языке С в среде Visual Studio .NET приложения, работающие в среде AutoCAD.
